合金发热电缆
分享至:

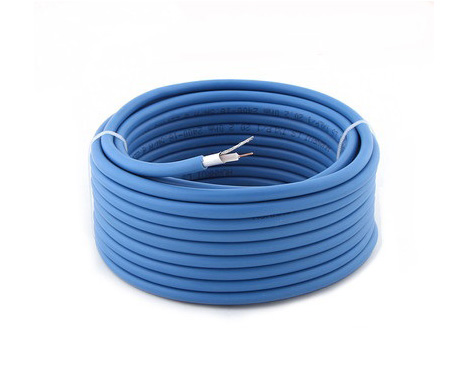

单导合金发热电缆

系统概述

欧菲发热电缆低温辐射供暖系统是以电力为能源,发热电缆为发热体,将99%的电能转换为热能,通过采暖房间的地面以低温热辐射的形式把热量全送入房间传导,对流和辐射三种传递方式中人们对辐射热的感觉 *为舒适,因此,发热电缆低温辐射供暖系统是 暖通工程界公认的字理想 * 的采暖方式之一。

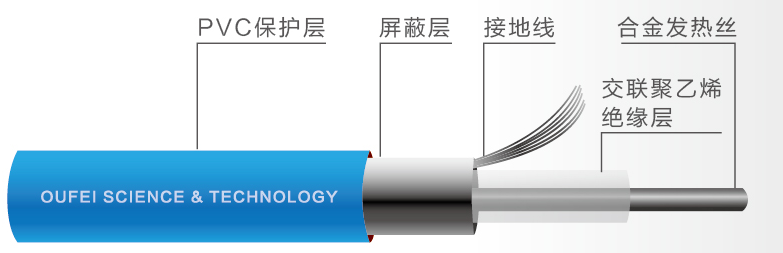

产品结构


产品结构及参数

外护套

蓝色聚氯乙烯(PVC)

外径

6.5mm

接地线

镀锡铜丝

供电电压

220V(可定制)

屏蔽层

铜箔+铜丝

线性功率

18W/M(可定制)

内线

合金电阻丝

冷线长度

2.25m

内绝缘

交联聚乙烯

*大表面温度

65

接头类型

隐式接头

*小弯曲系数

5D

产品优势、特点

■每米输出功率恒定

■自动化隐藏拼接, 专利

■抗强化学腐蚀性能

■加厚型金属电磁屏蔽

■护套层和铝箔完全粘盒合的海底光缆生产技术


应用领域

●室内整体采暖或舒适型补充供热

●交通区域,坡道,屋顶天沟融雪

●管道,工艺设备的防冻保护

●牧养殖幼仔采暖

●道路化雪,土壤加热

●桑拿,汗蒸房,高温瑜伽

欧菲JSOF-SJDN单导发热电缆规格一览表(220V 18W)

电缆型号

电压(V)

功率(W)

功率(W/M)

总电阻值Ω

JSOF-SJDN-18-SS-10M

220

180

18

268.9

JSOF-SJDN-18-SS-15M

220

270

18

179.3

JSOF-SJDN-18-SS-20M

220

360

18

134.4

JSOF-SJDN-18-SS-25M

220

450

18

107.6

JSOF-SJDN-18-SS-30M

220

540

18

89.6

JSOF-SJDN-18-SS-35M

220

630

18

76.8

JSOF-SJDN-18-SS-40M

220

720

18

67.2

JSOF-SJDN-18-SS-45M

220

810

18

59.8

JSOF-SJDN-18-SS-50M

220

900

18

53.8

JSOF-SJDN-18-SS-60M

220

1080

18

44.8

JSOF-SJDN-18-SS-70M

220

1260

18

38.4

JSOF-SJDN-18-SS-80M

220

1440

18

33.6

JSOF-SJDN-18-SS-90M

220

1620

18

29.9

JSOF-SJDN-18-SS-100M

220

1800

18

26.9

JSOF-SJDN-18-SS-120M

220

2160

18

22.4

JSOF-SJDN-18-SS-140M

220

2520

18

19.2

JSOF-SJDN-18-SS-160M

220

2880

18

16.8

JSOF-SJDN-18-SS-180M

220

3240

18

14.9

JSOF-SJDN-18-SS-200M

220

3600

18

13.4

JSOF-SJDN-18-SS-220M

220

3960

18

12.2

执行标准:GB/T20841  IEC60800   IEC606332-1

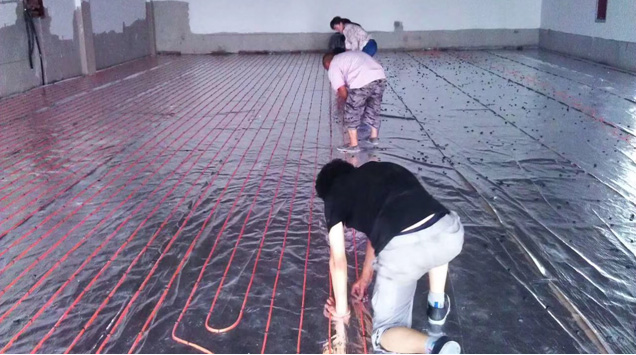

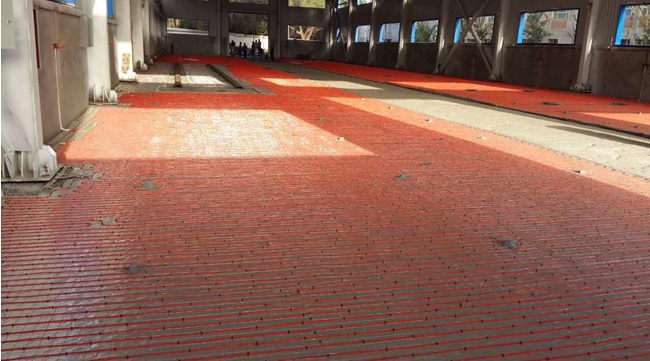

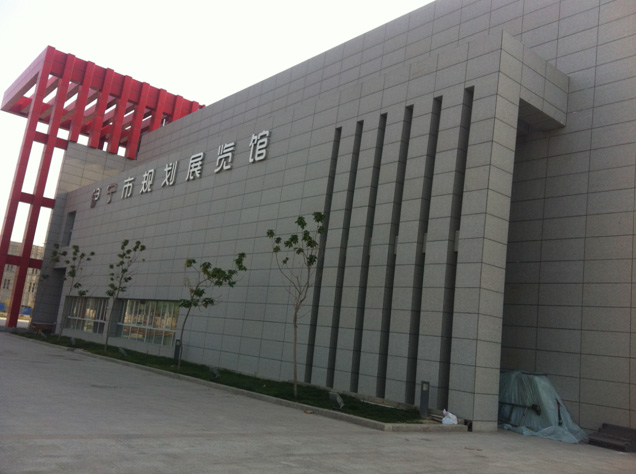

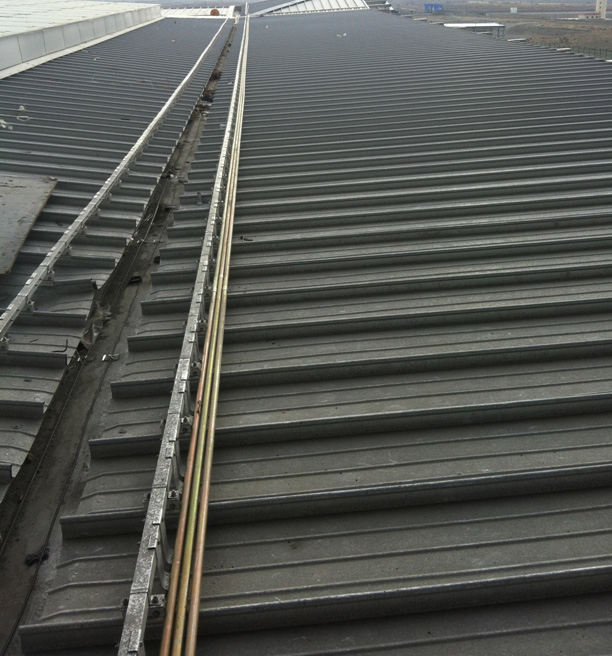

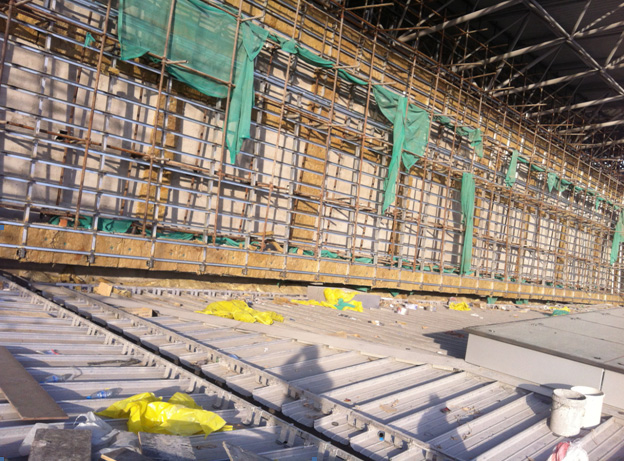

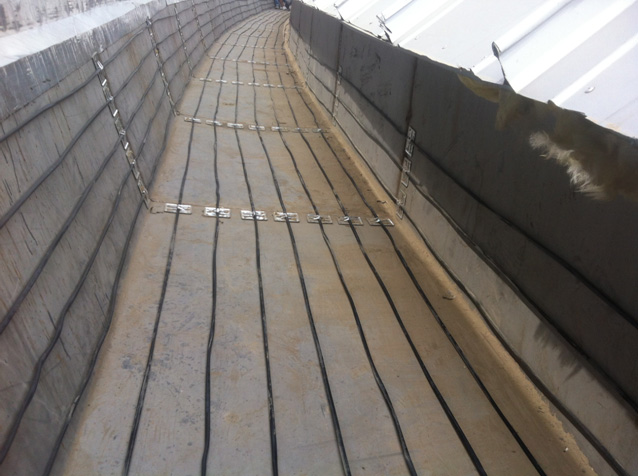

案例:
